SAÉ 1.02 - Initiation aux Réseaux : Déploiement d'une maquette complète
Réalisation de ma première maquette réseau physique fonctionnelle.
Contexte & Objectifs
Projet : Réalisation de ma première maquette réseau physique fonctionnelle.
Architecture : L'infrastructure comprenait deux switchs d'accès (Cisco 2960x), un cœur de réseau (Switch L3 Cisco 3750), des services hébergés sur Proxmox (Web, Samba) et un routage vers Internet via une Box Orange (Router Cisco 2911).
Mon Rôle : J'étais responsable de la couche Accès et de la distribution des adresses IP (DHCP).
Compétences & Apprentissages Critiques (AC)
AC11.03 : Configurer le LAN
Configurer les fonctions de base du réseau local (Validé par la configuration des switchs et du serveur DHCP).
AC11.06 : Installer un poste
Installer un poste client (Validé par le raccordement et le test de connectivité des PC utilisateurs).
AC11.05 : Diagnostic
Identifier les dysfonctionnements du réseau local (Validé lors des tests de ping et de résolution de pannes de câblage).
Réalisation & Tâches Techniques
- Commutation (Switching) : Configuration de deux switchs Cisco 2960x. J'ai mis en place les VLANs d'accès, nommé les équipements (hostname), et sécurisé les ports inutilisés.
- Services Réseaux (DHCP sur L3) : Configuration du switch Cisco 3750 pour qu'il agisse comme serveur DHCP. J'ai créé les pools d'adresses, défini les passerelles par défaut et les exclusions d'IP pour les serveurs.
- Interconnexion : Raccordement physique des équipements (brassage) et vérification de la connectivité avec les services virtualisés sous Proxmox.
Preuves (Traces)

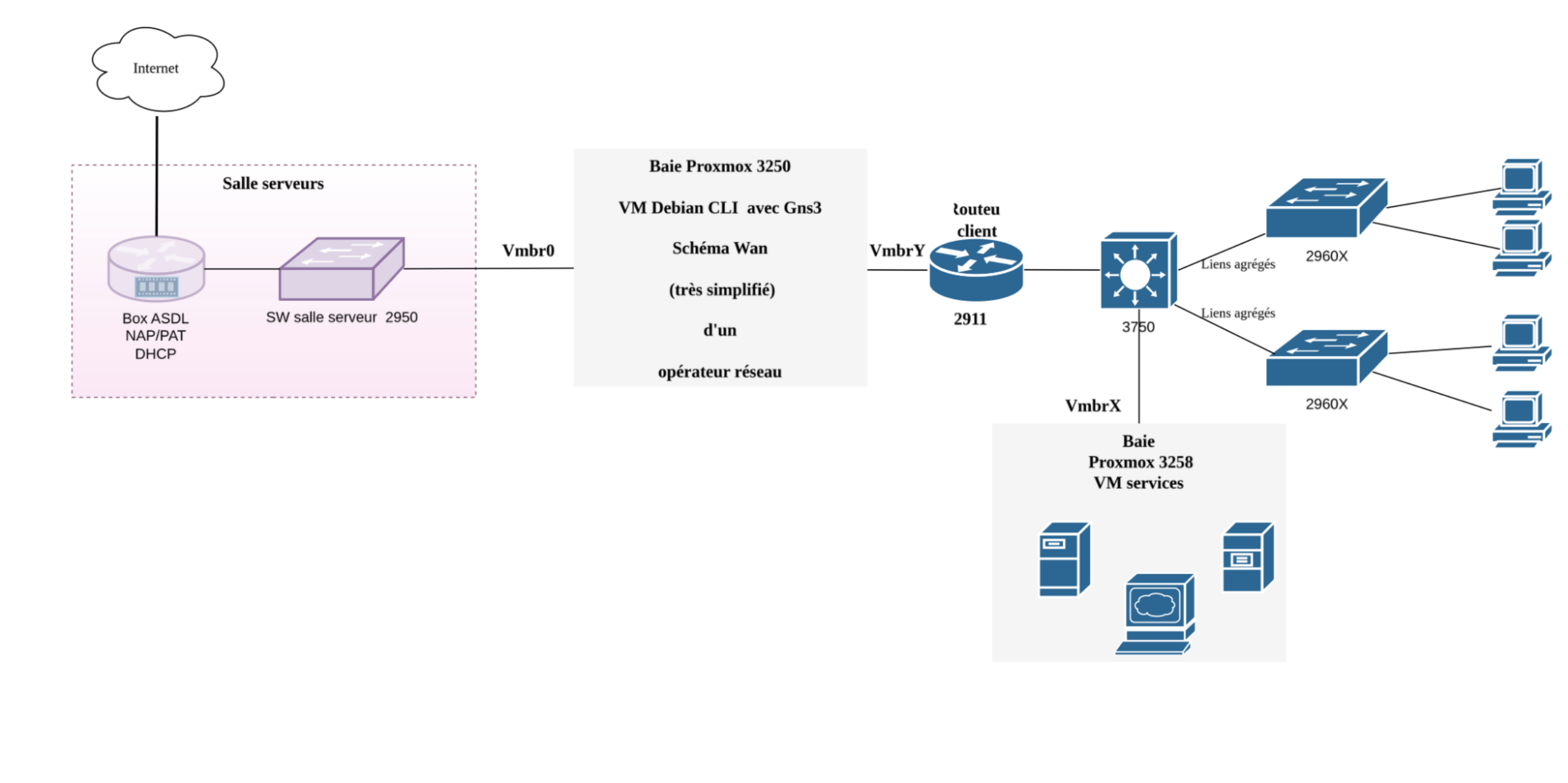

Schéma de la maquette câblée

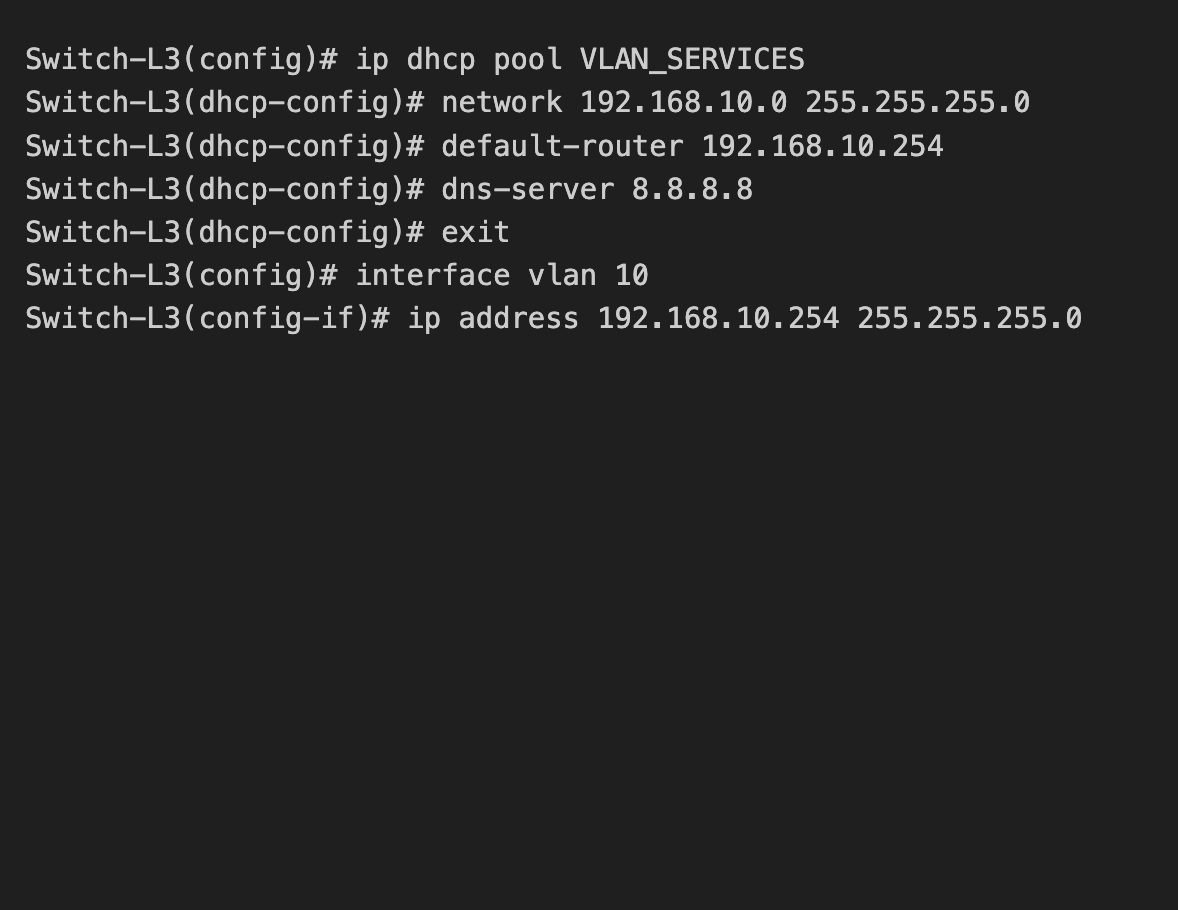

Extrait de configuration CLI : Pool DHCP sur le Cisco 3750
Autoévaluation
Découverte : C'était mon premier contact avec la CLI Cisco (IOS). J'ai appris la rigueur nécessaire : une simple erreur de syntaxe peut couper tout le réseau.
Progression : J'ai compris concrètement la différence entre un Switch L2 (transport) et un Switch L3 (routage/services). Voir les PC récupérer une IP automatiquement pour la première fois était une vraie satisfaction.
