SAÉ 1.03 - Découverte des Dispositifs de Transmission (Fibre & Cuivre)

Caractérisation et validation des supports de transmission physique.

Contexte & Objectifs

Cadre : Introduction à la couche physique du modèle OSI.

Objectif : Caractériser et valider des supports de transmission (Fibre Optique et Câble Cuivre coaxial/RJ45) en utilisant des appareils de mesure professionnels.

Mon Rôle : J'ai réalisé les mesures de photométrie et de réflectométrie en binôme, interprété les courbes et calculé les atténuations.

Compétences & Apprentissages Critiques (AC)

AC12.01 : Mesurer et analyser

Mesurer et analyser les signaux (Validé par l'utilisation de l'oscilloscope et du photomètre pour quantifier les pertes et les distances).

AC12.03 : Déployer supports

Déployer des supports de transmission (Validé par la manipulation et le raccordement des fibres et câbles coaxiaux).

Réalisation & Tâches Techniques

  • Fibre Optique (Photométrie) :
    • Calibrage de la source optique et du photomètre (Viavi) à 1550 nm.
    • Mesure de l'atténuation sur une liaison inconnue (Liaison L2).
    • Résultat : Mesure d'une perte de 1,64 dB, validant la qualité de la liaison.
    • Sécurité : Application stricte des consignes concernant le laser (classement, risque oculaire).
  • Câble Cuivre (Réflectométrie / TDR) :
    • Utilisation de la méthode DTF (Distance To Fault) et d'un oscilloscope pour mesurer la longueur d'un câble coaxial (RG58) et d'un câble RJ45.
    • Calcul de la vitesse de propagation (NVP = 0.66c).
    • Analyse comparative : J'ai comparé la mesure automatique du DTF (3,02m) avec mon calcul manuel à l'oscilloscope (2,97m) pour vérifier la précision des instruments (écart minime de 5cm).

Preuves (Traces)

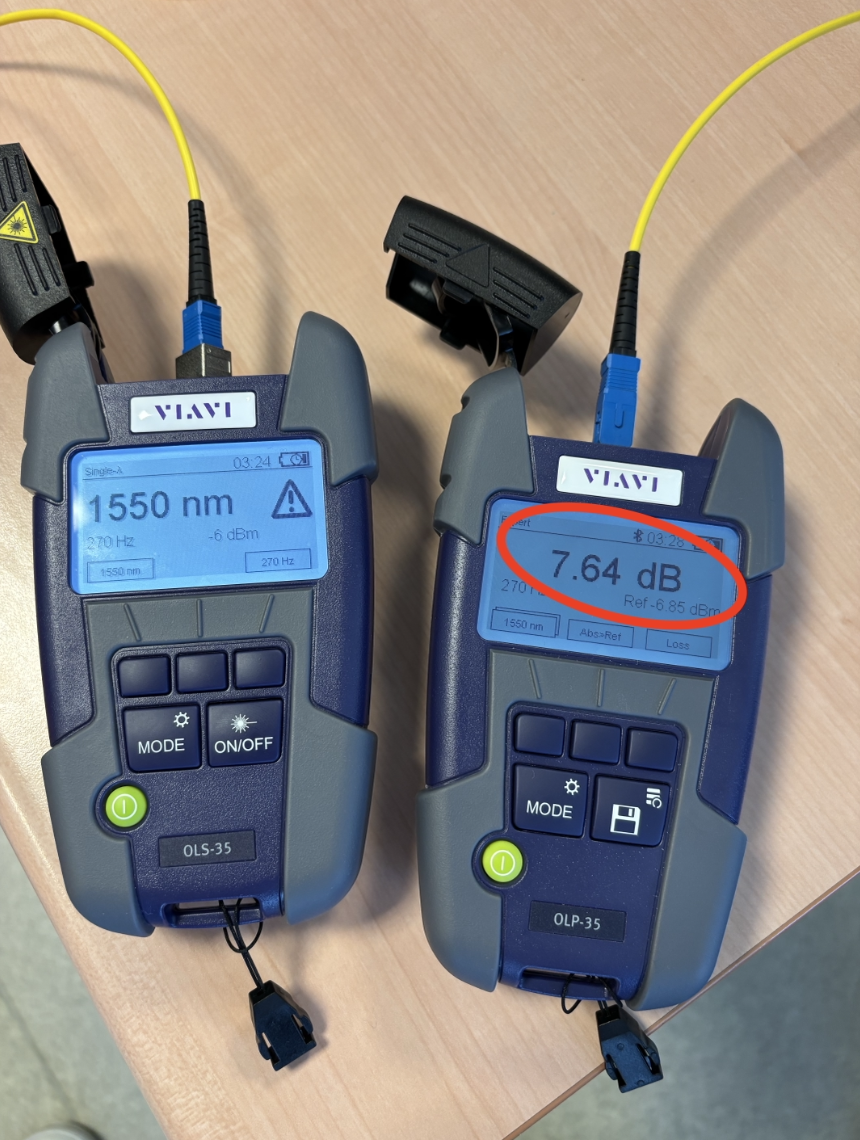

Mesure de puissance optique sur le photomètre Viavi (-7,64 dBW)

Mesure de puissance optique sur le photomètre Viavi (-7,64 dBW)

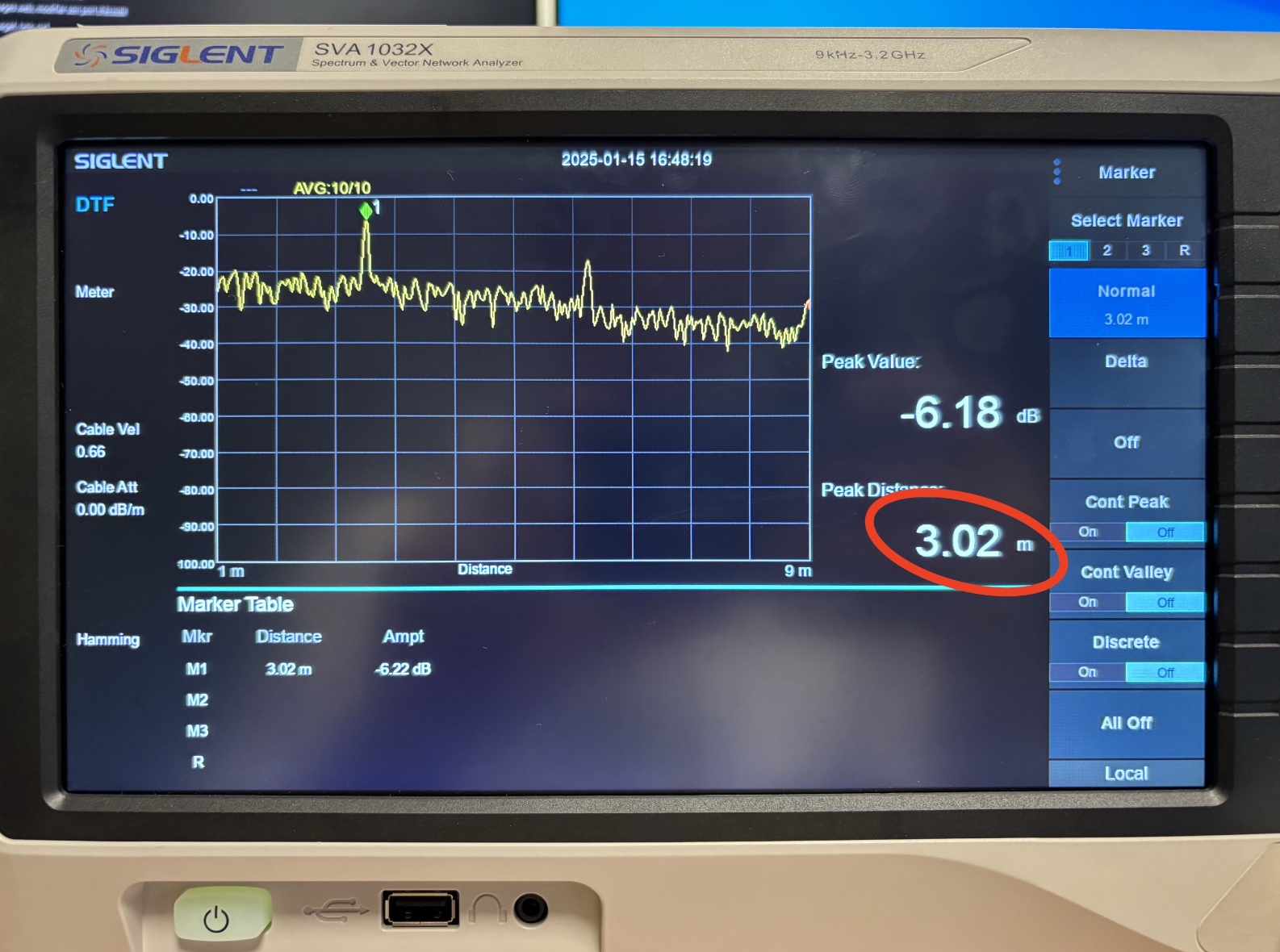

Analyse de réflectométrie (DTF) montrant le pic de réflexion en bout de câble

Analyse de réflectométrie (DTF) montrant le pic de réflexion en bout de câble

Autoévaluation

Compétence technique : J'ai appris à utiliser des outils de mesure industriels (Oscilloscope, Réflectomètre). J'ai compris que la théorie (v=d/t) s'applique concrètement au diagnostic réseau.

Rigueur : Cette SAÉ m'a montré l'importance du calibrage : sans une référence zéro correcte, toutes les mesures d'atténuation sont fausses.
