SAÉ 2.02 : Mesure et Caractérisation de Signaux (Radio & Mobile)
Introduction au traitement du signal, aux radiofréquences (RF) et utilisation de MATLAB.
Contexte & Objectifs
Cette SAÉ s'inscrit dans le cadre de l'introduction au traitement du signal et aux radiofréquences (RF). L'objectif principal était d'utiliser une chaîne d'acquisition SDR (Software Defined Radio) couplée au langage MATLAB pour analyser des spectres réels, notamment la bande FM et la téléphonie mobile.
En amont des travaux pratiques, j'ai suivi une formation certifiante pour obtenir la certification officielle 'MATLAB Onramp' (MathWorks).
Apprentissages Critiques (AC)
AC12.01 - Mesurer et analyser
Validé par l'analyse spectrale fine des signaux FM (Distinction Mono/Stéréo) et la mesure précise de l'OBW (Occupied Bandwidth) des antennes relais mobiles.
AC12.03 - Déployer des supports de transmission
Validé par la mise en œuvre de la chaîne d'acquisition SDR (Antenne, Dongle, PC) pour capter les signaux réels.
Note : La programmation MATLAB a servi d'outil support indispensable.
AC12.02 - Caractériser des systèmes
Validé par l'étude comparative technique entre la radio analogique (FM) et la radio numérique (DAB+), mettant en avant l'efficacité spectrale et le multiplexage.
Réalisation & Tâches Techniques
- 1. Analyse Radio FM & RDS (TP) :

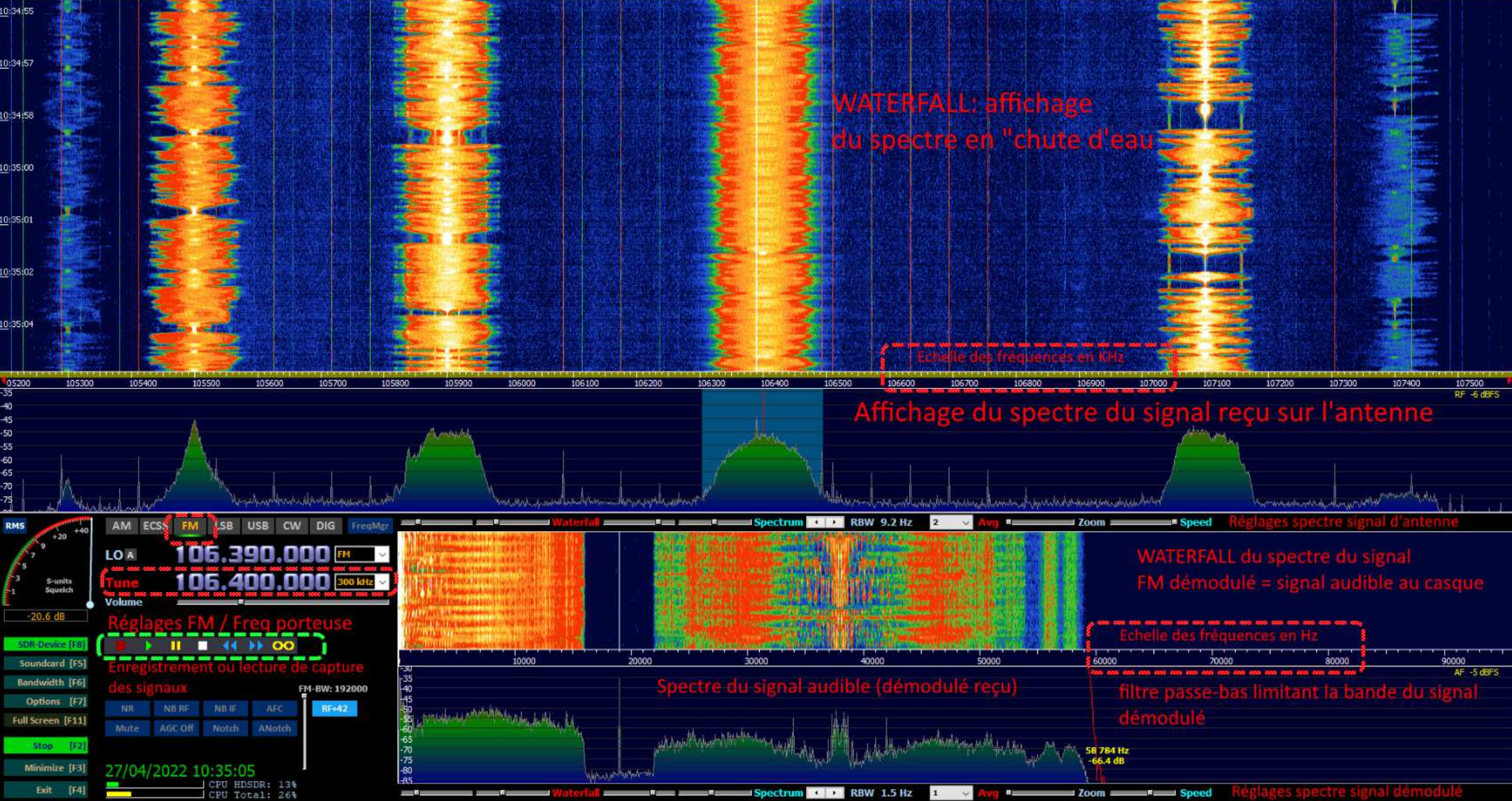

- Utilisation du logiciel HDSDR et d'une clé RTL-SDR pour capturer la bande FM (87.5 - 108 MHz).
- Distinction technique entre le signal Mono (Information) et Stéréo (Musique) via la visualisation de la sous-porteuse pilote à 19 kHz et du signal RDS à 57 kHz.
- Comparaison théorique avec le standard DAB+ (Multiplexage, meilleure robustesse, encodage HE-AAC).
- 2. Projet 'Chasse au Spectre' (Binôme) :
- Cartographie des émetteurs de téléphonie mobile (4G/5G) autour du campus (IUT Caen) via Cartoradio.fr.
- Acquisition de signaux réels sur le terrain avec une antenne et MATLAB (plage 400 MHz - 1700 MHz).
- Identification des opérateurs (Orange/SFR...) en analysant la fréquence centrale et la largeur de bande (OBW) des canaux descendants (Downstream).
Preuves
Autoévaluation
Technique : J'ai découvert que la radio n'est pas "magique" mais purement mathématique. J'ai appris à manipuler concrètement les concepts de Gain, de Fréquence d'échantillonnage et de Bruit.
Outils : La maîtrise de MATLAB est un atout majeur pour l'ingénierie, permettant de "visualiser l'invisible" (les ondes) et de traiter des données complexes.
