SAÉ 2.04 : Projet Intégratif : Architecture Transverse

Projet multidisciplinaire connectant Réseaux, Télécoms et Sciences.

Contexte & Objectifs

Le Défi : Ce projet intégratif avait pour but de concevoir une infrastructure complète en connectant des compétences variées : Administration Réseau, Télécommunications, Mathématiques et Anglais technique.

Objectif Réseau : Déployer une maquette fonctionnelle interconnectant un cœur de réseau physique (Cisco) avec une infrastructure virtualisée (Proxmox/GNS3), simulant un environnement d'entreprise complexe.

Apprentissages Critiques (AC)

AC11.03 - Administrer les réseaux

Validé par la configuration avancée du matériel Cisco (Switchs Cœur & Accès) et la segmentation VLAN rigoureuse.

AC12.01 - Mesurer et analyser

Validé par l'analyse spectrale sur la bande ISM avec la chaîne d'acquisition SDR (ADALM-PLUTO).

AC12.02 - Caractériser des systèmes de transmission

Validé par la modélisation mathématique du fonctionnement des systèmes (Newton, Sturm) et l'analyse spectrale comparative.

Réalisation & Tâches Techniques

  • 1. Architecture Réseaux & Systèmes (Mon Rôle Principal) :
    • Responsabilité : Configuration du cœur de réseau (Cisco Catalyst 3750) et des switchs d'accès (Cisco 2960X).
    • Topologie : Déploiement de VLANs segmentés par service (Services Logiciels .7.0, Compta .7.64, Supervision .8.0...).
    • Haute Disponibilité : Mise en place de liens agrégés (EtherChannel/LACP) entre le cœur et les accès pour la redondance et la bande passante.
    • Hybridation : Interconnexion du matériel physique avec une baie Proxmox hébergeant des VM Debian et une maquette GNS3.
  • 2. Télécommunications & SDR :
    • Utilisation du module ADALM-PLUTO et de l'environnement Matlab/Simulink.
    • Réalisation de mesures spectrales réelles sur les bandes ISM (Industriel, Scientifique et Médical).
  • 3. Sciences & Humanités :
    • Maths : Résolution de problèmes par méthodes numériques (Dichotomie, Méthode de Sturm et Newton pour la résolution de polynômes).
    • Anglais : Maîtrise du vocabulaire technique spécifique aux infrastructures R&T (Lecture de Datasheets, Normes).

Preuves

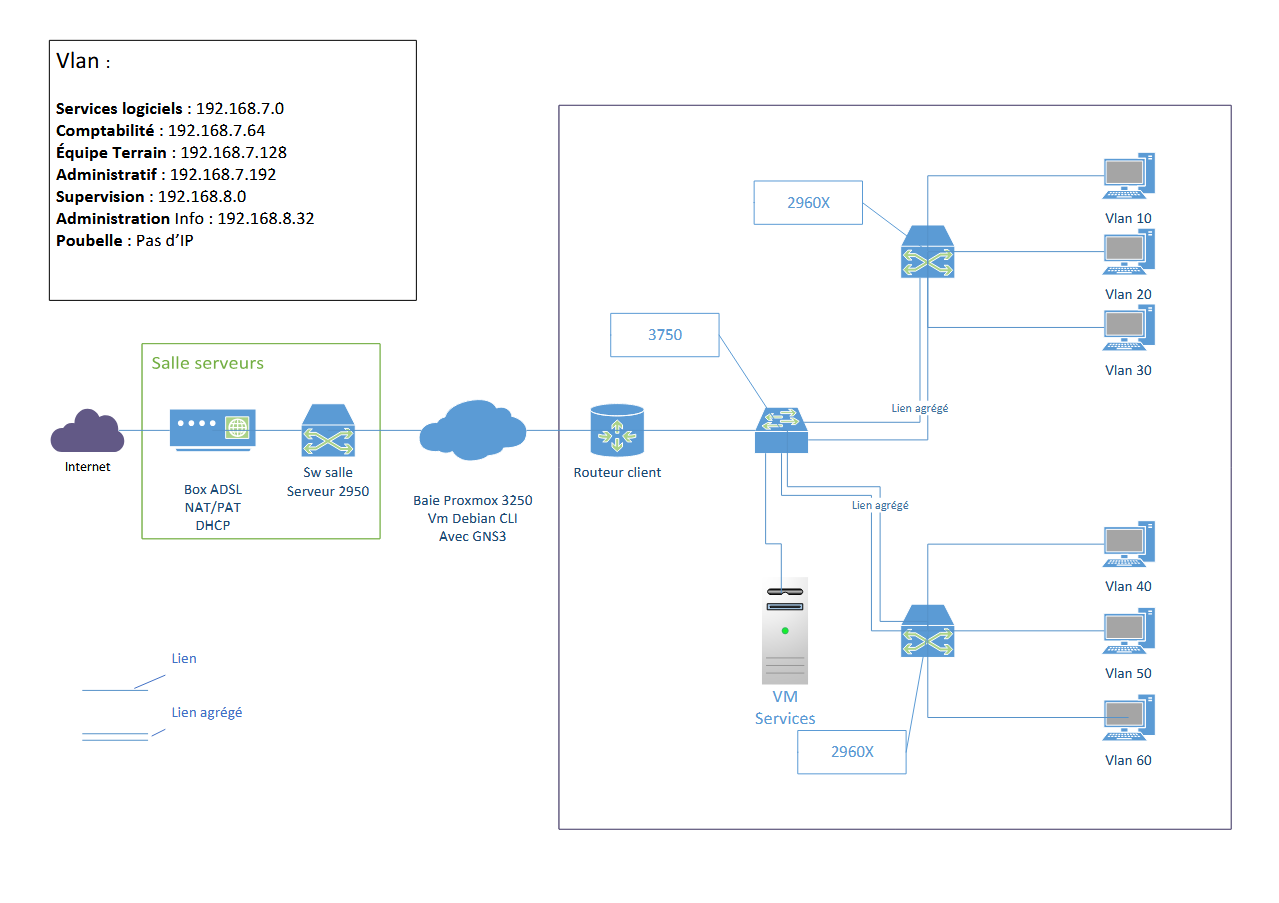

Schéma Logique de l'infrastructure (VLANs, Adressage et Topologie Physique/Virtuelle)
Schéma de l'Infrastructure Hybride

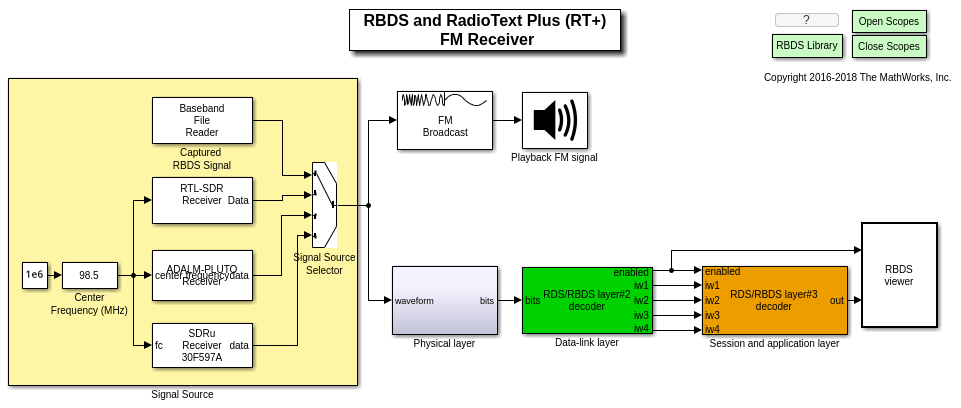

Simulink/Matlab : Chaîne d'acquisition spectrale avec ADALM-PLUTO
Chaîne d'Acquisition SDR

Autoévaluation

Technique : Ce projet m'a permis de voir les limites de la simulation. Connecter du vrai matériel (Cisco 3750) à du virtuel (Proxmox) engendre des complexités de câblage et de protocole qu'on ne voit pas sur Packet Tracer.

Transversalité : J'ai compris que les maths ne sont pas abstraites : les méthodes d'optimisation étudiées sont celles utilisées concrètement dans les algorithmes de routage et de traitement du signal.
