SAÉ 3.01 - Mise en œuvre d'un système de transmission (Projet Krypcom)
Projet d'interconnexion réseau et routage backbone.
Contexte & Objectifs
Scénario : J'ai intégré l'équipe de l'opérateur Krypcom chargé de connecter les sites du client PolyLED (Siège à Caen, Usine à Lyon, 350 postes au total).
Mission : Mon rôle spécifique au sein du lot 'Infrastructure' était d'assurer l'interconnexion des sites via le backbone opérateur.
Responsabilité : J'étais en charge du Routage Backbone et LAN (Protocole OSPF).
Compétences & Apprentissages Critiques (AC)
AC22.03 : Connexion Multi-site
Mettre en place une connexion multi-site via un réseau opérateur. (Validé par la config OSPF inter-sites).
AC22.04 : Administration Opérateur
Administrer les réseaux d’accès des opérateurs. (Validé par la gestion du backbone Krypcom).
AC22.01 : Systèmes de Transmission
Déployer des systèmes de transmissions complexes. (Validé par la compréhension de la boucle optique CWDM).
Réalisation technique
- Travail sur une simulation GNS3 avec des routeurs virtuels Cisco IOL pour simuler le backbone.
- Configuration OSPF Multi-Area : mise en place d'une Area 0 pour le backbone et d'aires spécifiques pour les sites clients afin de segmenter le trafic.
- Configuration des VLANs (Admin, RH, Production) et le routage inter-VLAN pour assurer la sécurité et l'isolation des services.
- Gestion de la redistribution de la route par défaut pour l'accès Internet.
Preuves (Traces)

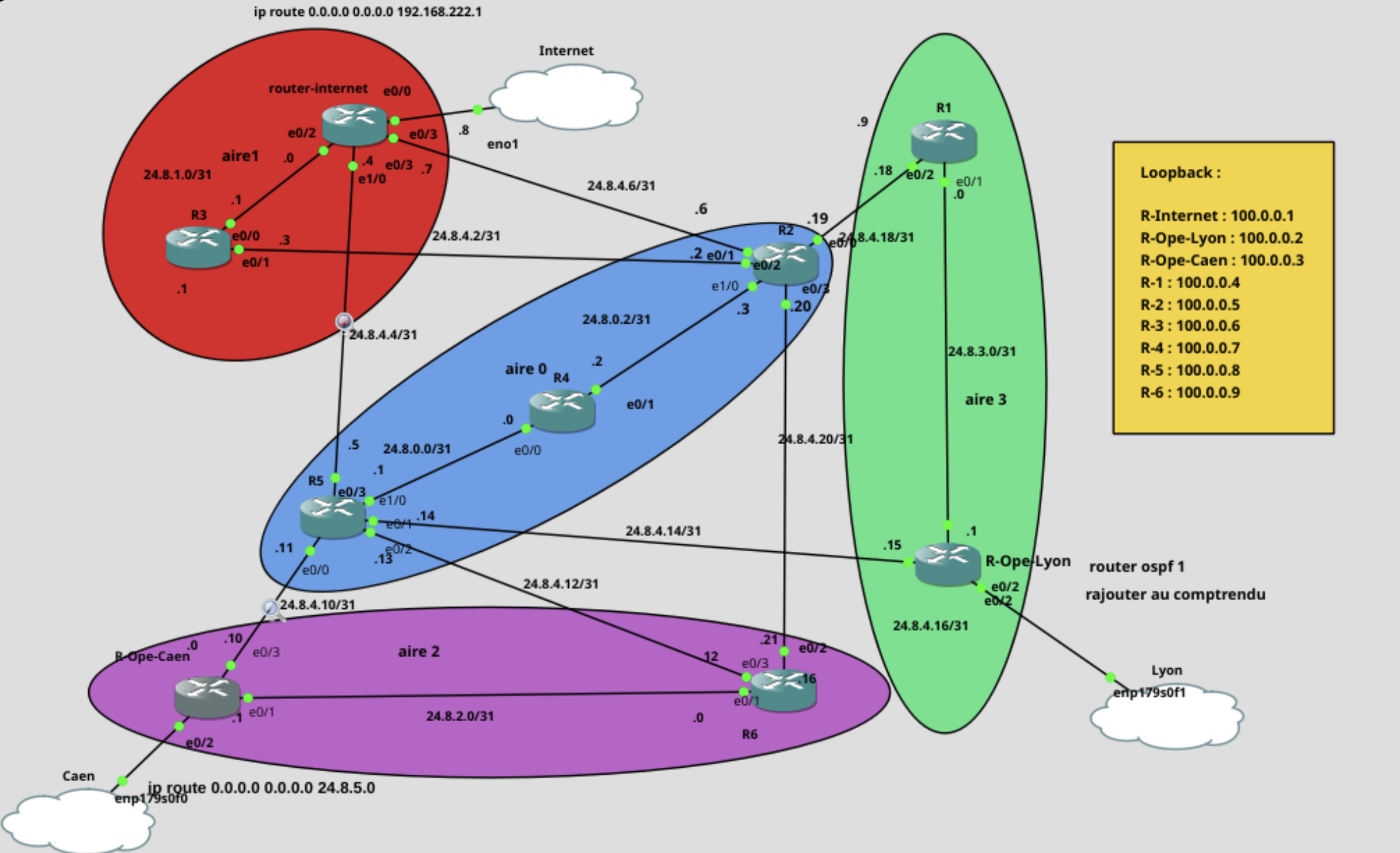

Topologie GNS3 simulant le backbone opérateur Krypcom et les sites PolyLED

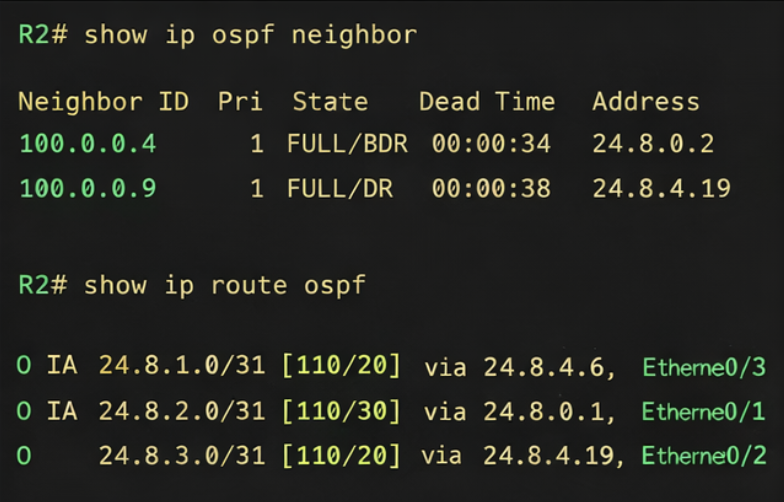

Extrait de configuration Cisco : Vérification des voisins OSPF et de la table de routage
Analyse Réflexive (Auto-évaluation)
Difficulté : La complexité principale était de bien isoler le trafic client du trafic opérateur et de gérer les zones OSPF sans créer de boucles de routage.
Solution : J'ai dû rigoureusement respecter le plan d'adressage IP défini en amont et vérifier mes contiguïtés OSPF étape par étape.
Bilan : Ce projet m'a permis de comprendre concrètement l'architecture d'un réseau opérateur (ISP) et de maîtriser le routage dynamique avancé.
